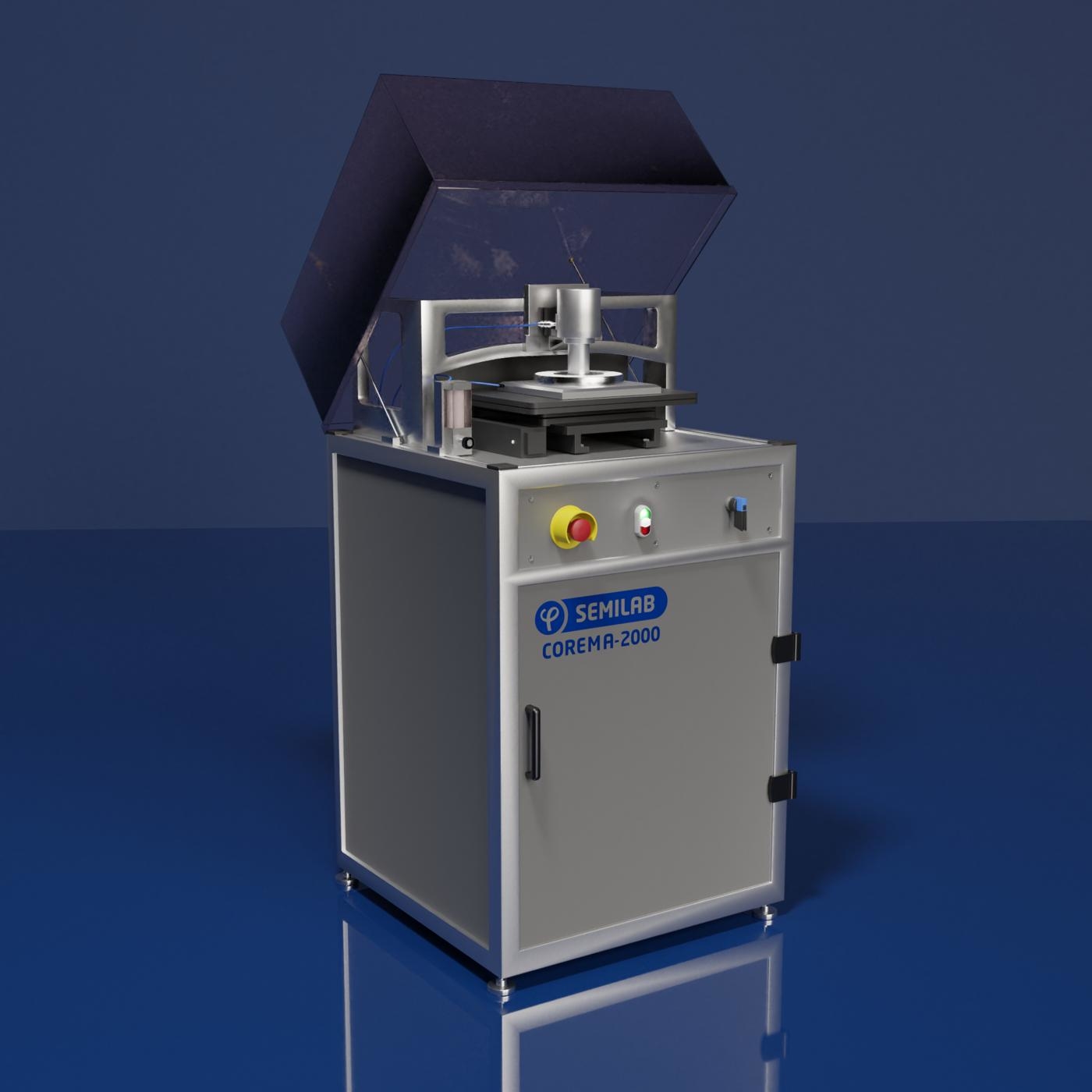

Semilab의 COREMA 시스템은 비접촉 커패시턴스 기술을 기반으로 하며, 광범위한 비저항 범위에 걸쳐 반도체 소재의 정확한 비저항 특성화에 사용됩니다.
이는 디바이스 제조 산업에 유용합니다. 비저항과 모빌리티 값의 균일성을 알아야 공정 최적화를 달성하는 데 중요합니다.
매핑은 반도체 QA(Quality Assurance) 공정에서 중요하며 제조 중에 발생하는 비균일성을 보여줍니다.

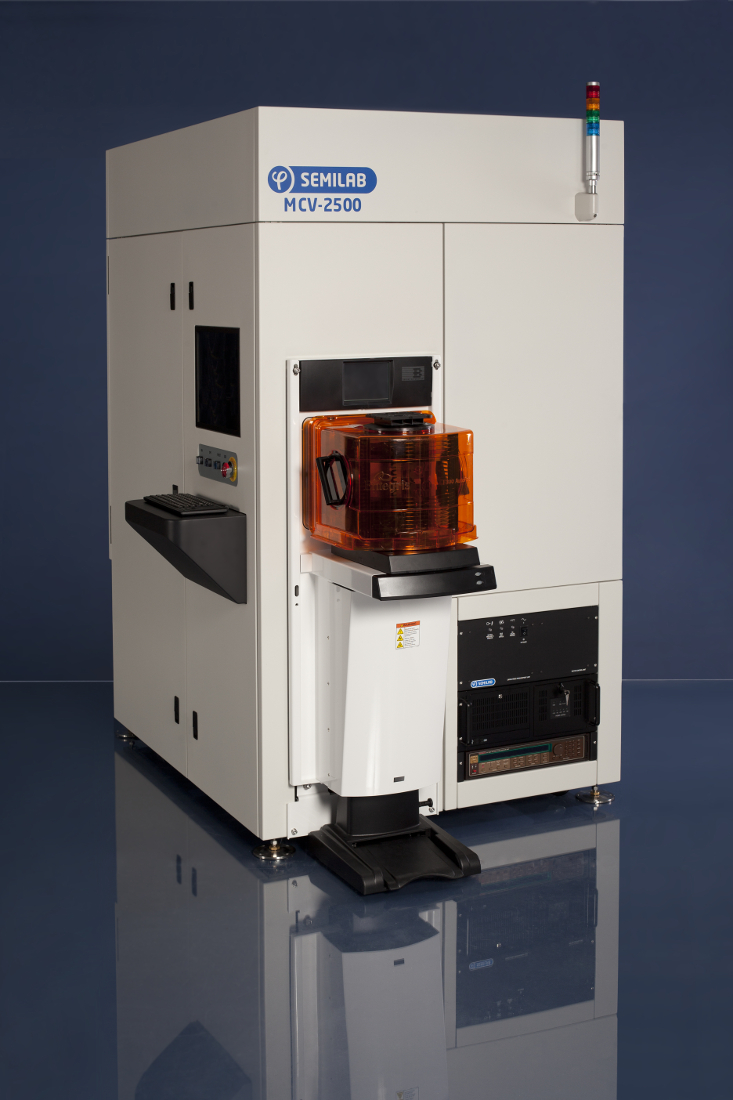

Semilab의 MCV 시스템은 안전성과 신뢰성을 높이기 위해 자동화된 Mercury 처리 시스템을 장착하고 있습니다.
사용자 친화적인 소프트웨어 환경은 측정을 제어하며 측정된 구조물의 상세한 분석을 위한 큰 유연성도 제공합니다. 최대 12"/300mm까지의 완전한 Mapping 기능을 제공합니다.
Semilab LEI 패밀리는 면저항의 비파괴 측정을 가능하게 합니다.
이러한 장비들은 고객의 응용 분야와 매끄러운 연동을 지원하기 위해 최적화되어 있으며, 화합물 반도체 응용 분야에서 작동 범위에 맞게 조정되었습니다.
LEI 기술은 RF 디바이스 영역에서의 공정 기록이 되었으며 많은 사람들이＂LEI＂맵을 보고 싶어합니다.
SPL은 여러 재료의 전자 구조를 조사하기 위한 비접촉 및 비파괴 분광학 기반의 측정 시스템입니다.
4 포인트 프로브 (다중 헤드) 및 비접촉 프로브 (JPV 및 EDDY)를 하나의 플랫폼으로 결합하여 웨이퍼 제조업체, 디바이스 제조업체 및 Implant 공급 업체에게 더 나은 작동성과
장기 안정성을 제공합니다.
이 자동화된 시스템을 사용하여 장치 처리의 모든 실리콘 반도체 구조물에서 전도자 밀도와 전도율 프로필 전체를 탐색합니다. 측정 범위는 최신 응용 요구 사항을 포함합니다.
