주요사업

반도체

  • 광학적 측정

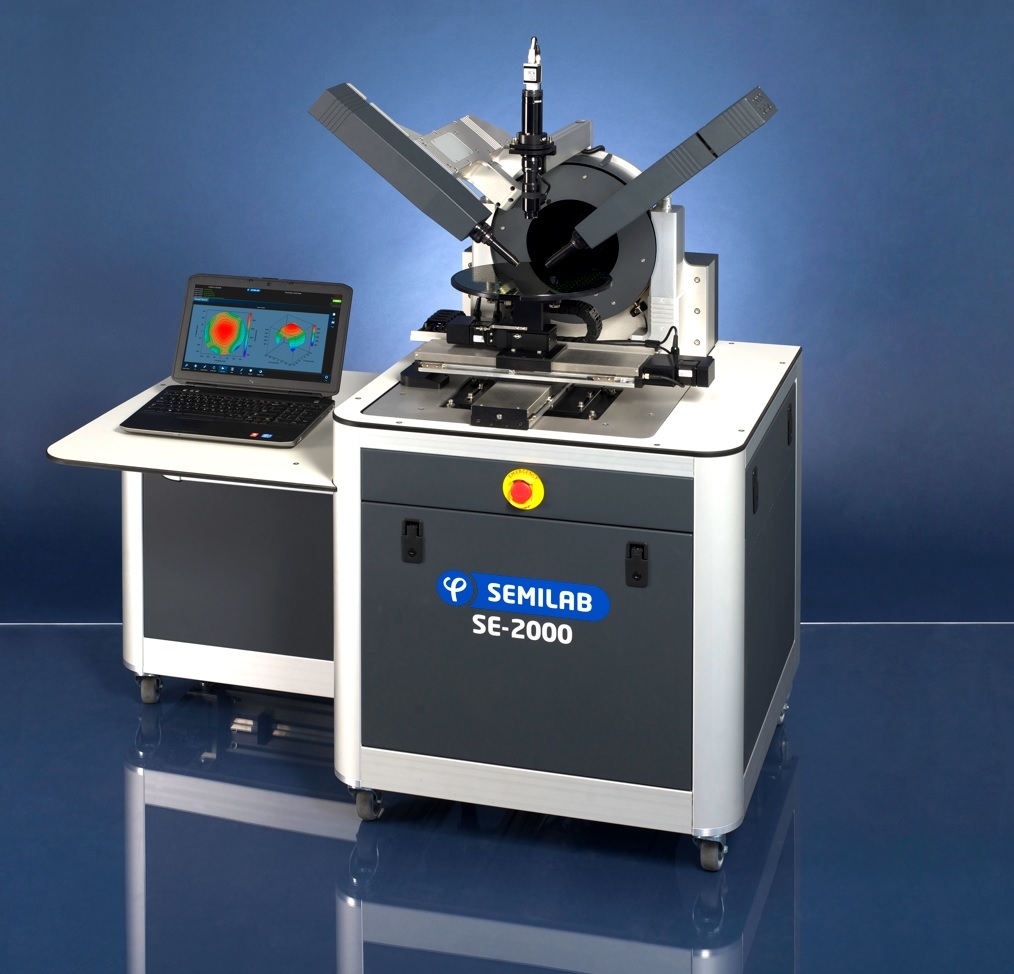

    Semilab의 SE 시리즈는 반도체 산업을 대상으로 하는 최신 기술의 비용 효율적인 Ellipsometer입니다.
    Ellipsometer 분야에서 30년 이상의 경험을 가진 Semilab은 Start production 및 Long-term development를 지원하기 위한 광범위한 응용 지식과 라이브러리를 제공합니다.
    관련제품
    Rapid non-contact and non-destructive FTIR 검사 시스템은 웨이퍼 제조 및 IC 제조 업계에서 사용됩니다.
    Epitaxial Layer 두께, Dielectric 구성 및 High Dopant 농도 측정이 가능합니다.
    관련제품
    Semilab IR 제품군은 Model-based Infrared Reflectometry를 사용하여 나노미터 정밀도로 깎인 구조물의 두께, 깊이 및 etched, recess filled trench structures의 파라미터를 측정합니다. 또한 30 나노미터 이하에서도 옴스트롱 정밀도로 Epitaxial Layer 두께를 측정할 수 있습니다.
    관련제품

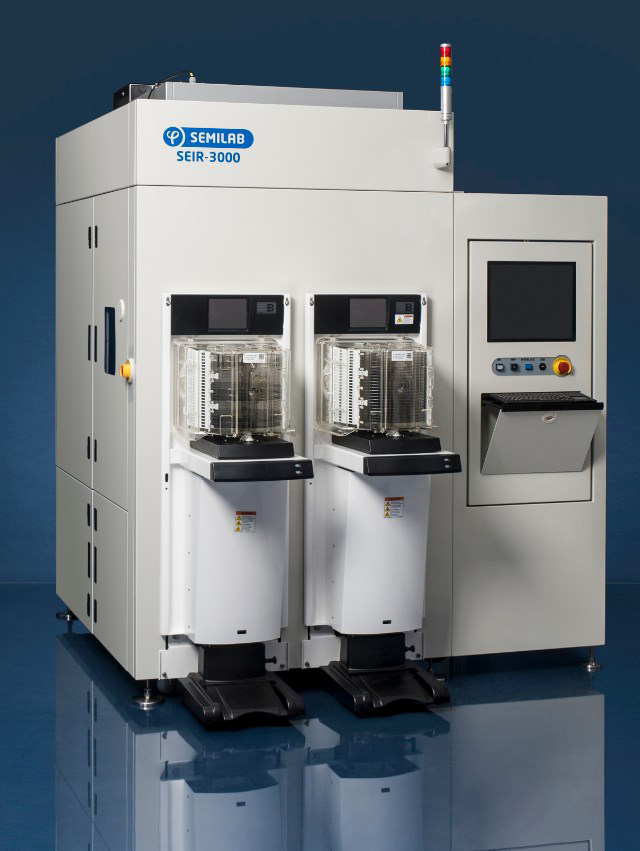

    SEIR는 통합 회로 제조에 사용되는 도핑 에피텍셜 층과 필름의 3D 기하학 구조 및 균일성의 비접촉 및 비파괴 측정을 위해 독점적인 모델 기반 적외선 반사측정 (MBIR) 및 분광 분광계 (SE) 기술을 사용합니다. 작은 스팟 크기로 도구는 scribeline 테스트 구조의 측정에 적합합니다. SEIR의 고유한 하이브리드 SE-IR 기술과 분석 능력은 어려운 구조와 필름 스택의 측정을 가능하게 합니다.
    관련제품

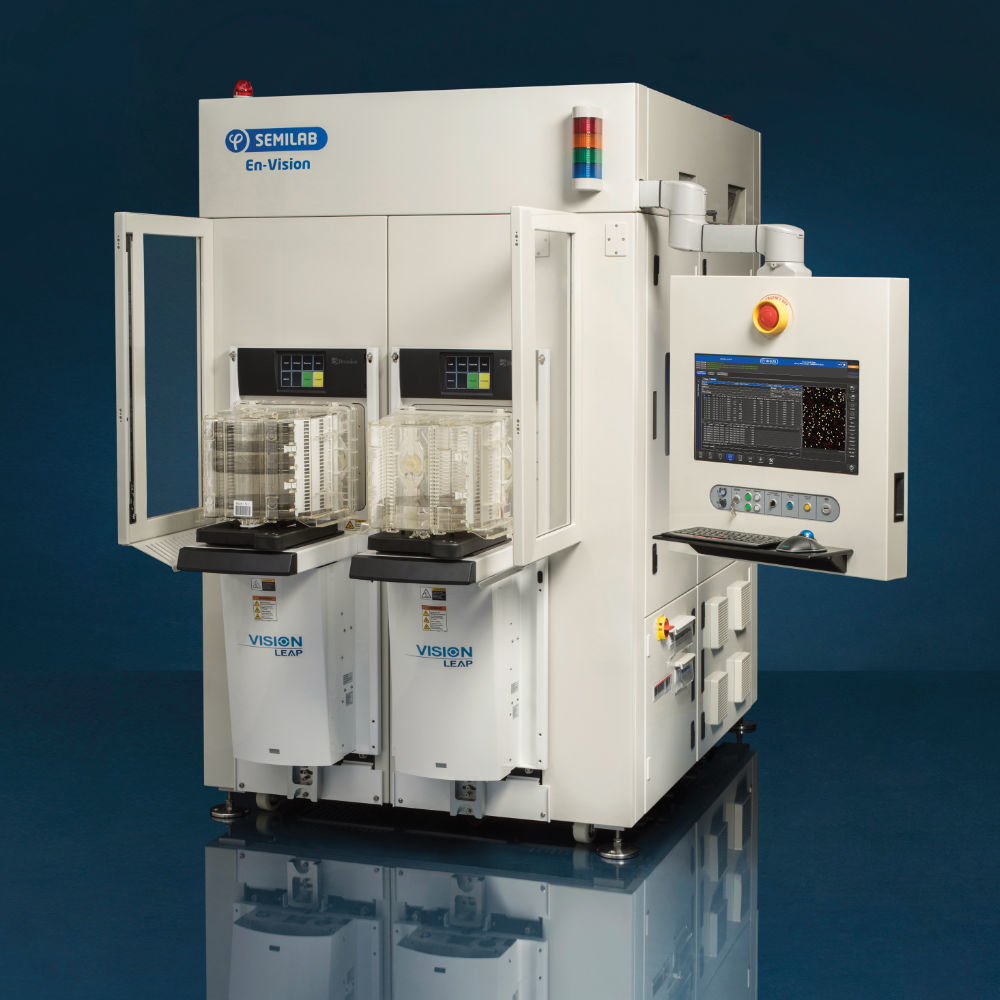

    En-Vision은 나노미터 스케일의 잠재적 결함을 신속하고 비파괴적으로 감지하기 위해 특별히 개발된 새로운 세대의 검사 시스템입니다.
    잠재적 결함은 실리콘 표면 아래에 위치하며 일반적인 검사 도구 (광학 / SEM)로는 볼 수 없으며 활성 영역에서 발생할 경우 기기 성능과 수율에 영향을 미칩니다.
    관련제품

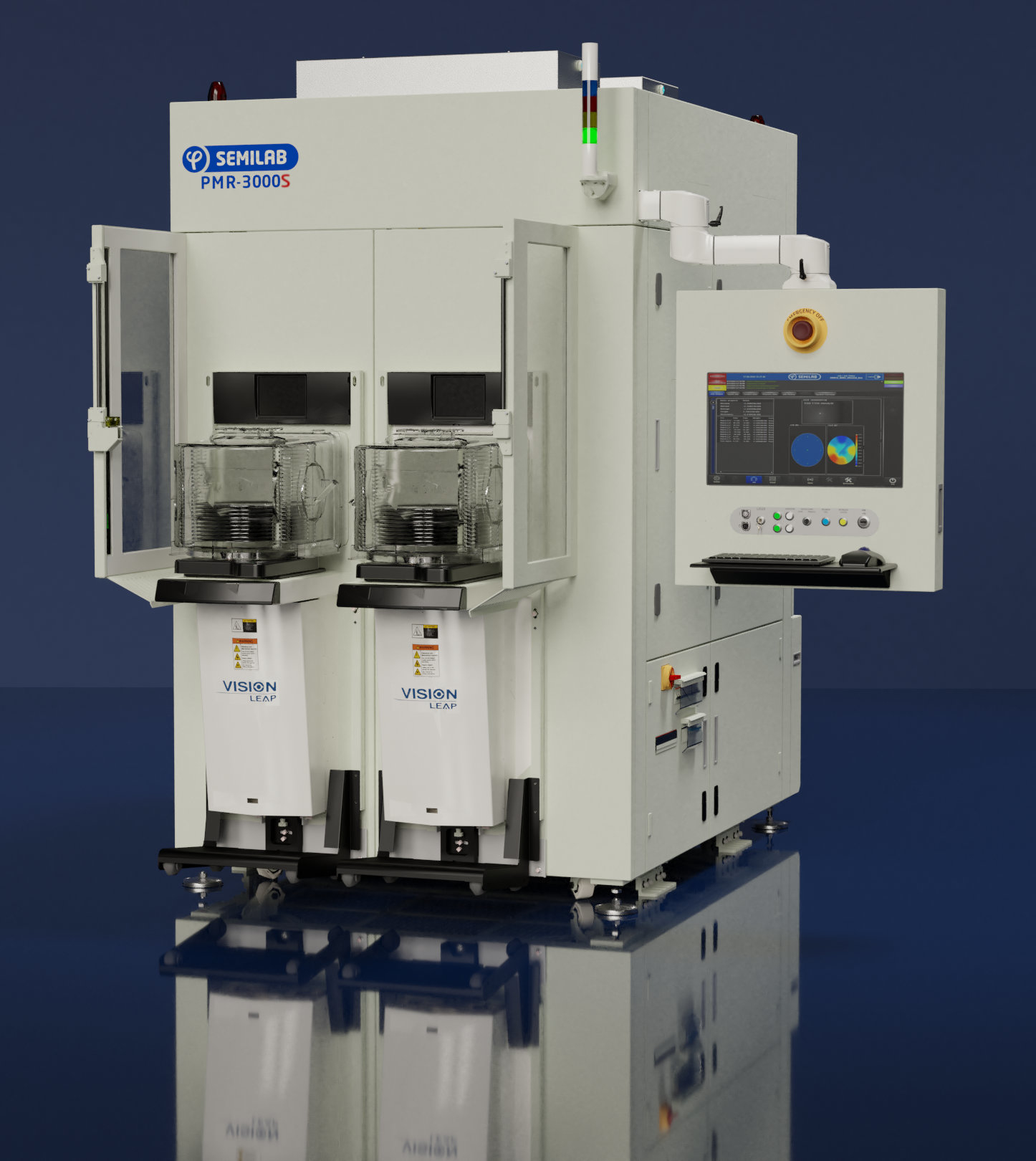

    PMR 시스템은 메모리, 자동차 또는 전원 디바이스 산업의 다양한 디바이스 프로세스 흐름 유형에 대한 실리콘 제품 웨이퍼의 이온 주입 공정을 온라인 모니터링하기 위한
    비접촉 광학 방법을 제공합니다.
    관련제품
  • 전기적 측정

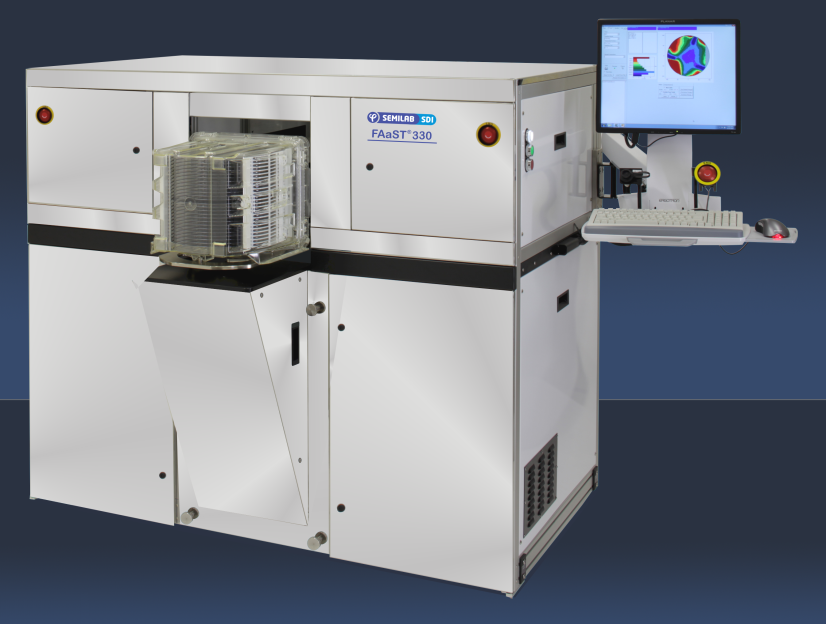

    Film Analysis and Substrate Testing (FAaST)은 다양한 응용 분야에 맞게 설계된 다용도 플랫폼입니다.
    FAaST 는 웨이퍼 모니터링 또는 패턴 웨이퍼 분석을 위한 특정 요구 사항을 충족시키기 위해 구성할 수 있습니다.
    FAaST는 비접촉 전기 측정 기능을 갖추고 있습니다.
    관련제품

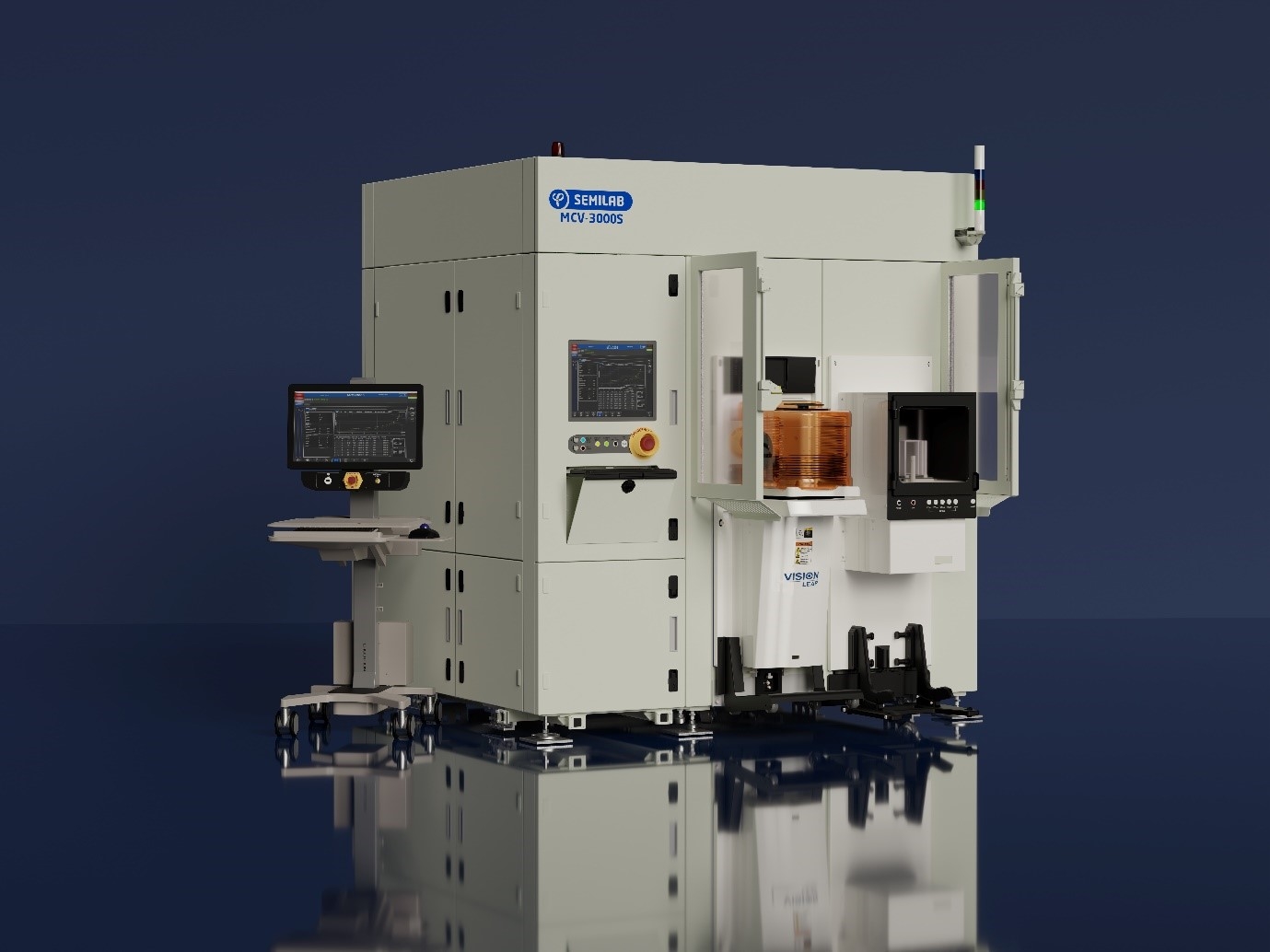

    Semilab의 MCV 시스템은 안전성과 신뢰성을 높이기 위해 자동화된 Mercury 처리 시스템을 장착하고 있습니다.
    사용자 친화적인 소프트웨어 환경은 측정을 제어하며 측정된 구조물의 상세한 분석을 위한 큰 유연성도 제공합니다.
    최대 12"/300mm까지의 완전한 Mapping 기능을 제공합니다.
    관련제품

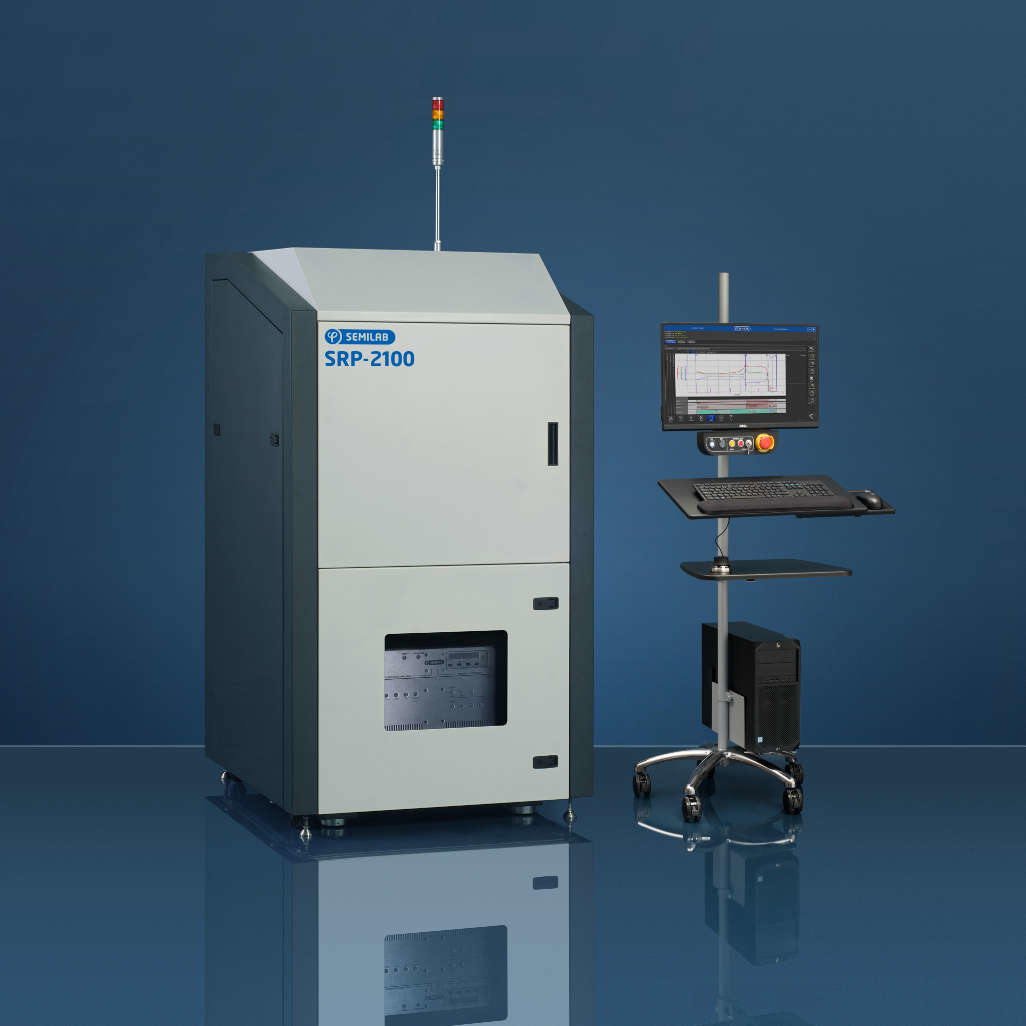

    이 자동화된 시스템을 사용하여 장치 처리의 모든 실리콘 반도체 구조물에서 전도자 밀도와 전도율 프로필 전체를 탐색합니다. 측정 범위는 최신 응용 요구 사항을 포함합니다.
    관련제품
    게이트 다이렉트릭 특성 평가 및 저항률 모니터링을 사이트 기반 측정으로 수행하며 (일반적으로 SEMI 표준 테스트 패턴에 따라 웨이퍼 당 5개 또는 9개의 지점), 웨이퍼 표면에 오염물질을 더하지 않도록 특별히 설계된 프로브가 웨이퍼에 손상을 입히지 않도록 보장합니다.
    관련제품
    4 포인트 프로브 (다중 헤드) 및 비접촉 프로브 (JPV 및 EDDY)를 하나의 플랫폼으로 결합하여 웨이퍼 제조업체, 디바이스 제조업체 및 Implant 공급 업체에게 더 나은 작동성과
    장기 안정성을 제공합니다.
    관련제품

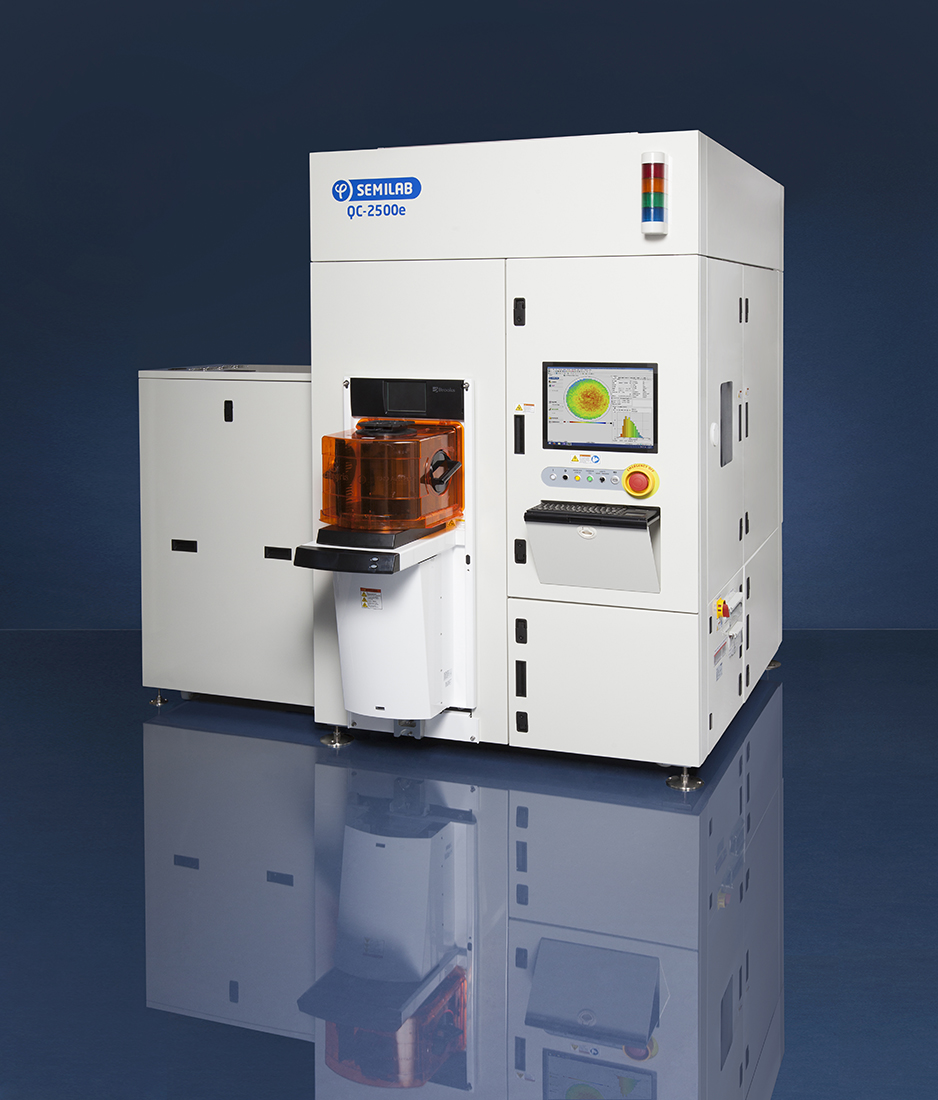

    Semilab의 QC (Near Surface Doping Mappers)는 Epitaxial Layer 모니터링을 위한 비접촉, 비파괴, 고효율 시스템으로, 공정 웨이퍼의 근거리 표면 도핑을 신뢰성 있게 Mapping
    할 수 있습니다.
    관련제품
  • 나노 표면 측정

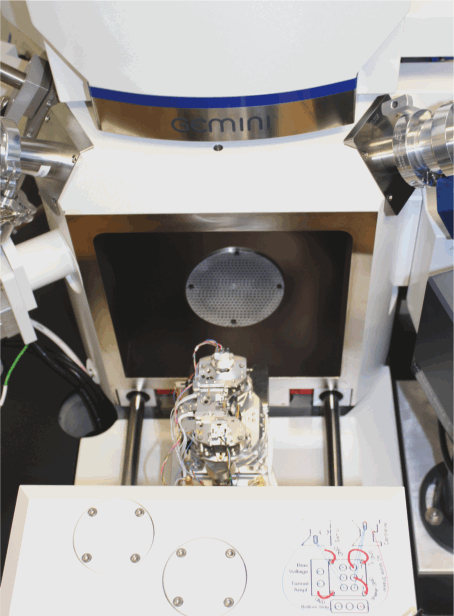

    SEM의 확대 기능을 사용하여 AFM 팁을 관심 영역으로 직접 이동시킵니다. 나노미터 해상도로 표면의 지형, 기계적, 전기 및 자기 특성에 대한 정보에 액세스합니다.
    포스 피드백을 사용하여 AFM 팁을 나노 조작 도구로 사용합니다. AFM은 Merlin 및 Crossbeam 시리즈에서 사용 가능하며 (기타 Zeiss SEM 시리즈에 대해서는 문의 바랍니다)
    이미 존재하는 시스템은 문을 교체함으로써 간단히 업데이트할 수 있습니다.
    관련제품
