파괴 전기적 측정

  • Contamination 분석
    Semilab는 반도체 샘플 분석을 위한 다양한 솔루션을 제공하며, 이를 통해 샘플의 행동과 특성의 원인을 이해하고 사용된 프로세스의 영향을 파악하는 데 도움을 줍니다.
    Semilab DLS-1100의 최신 Deep Level Transient Spectroscopy (DLTS) 시스템을 사용하면 반도체 내의 전기적으로 활성화된 불순물과 결함에 대한 qualitative 및 quantitative 분석이 가능하나, 이 방법은 파괴적인 기술임을 유의해야 합니다. 이 방법은 불순물의 활성화 에너지 및 포획 효율 단면과 같은 정보를 제공합니다. 또한 도핑 농도에 따라 5×107 atoms/cm3 이하의 불순물 농도를 감지할 수 있습니다.
    관련제품

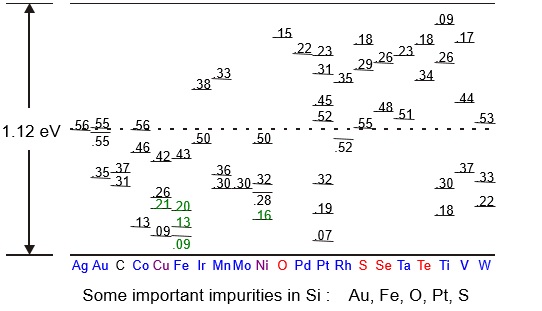

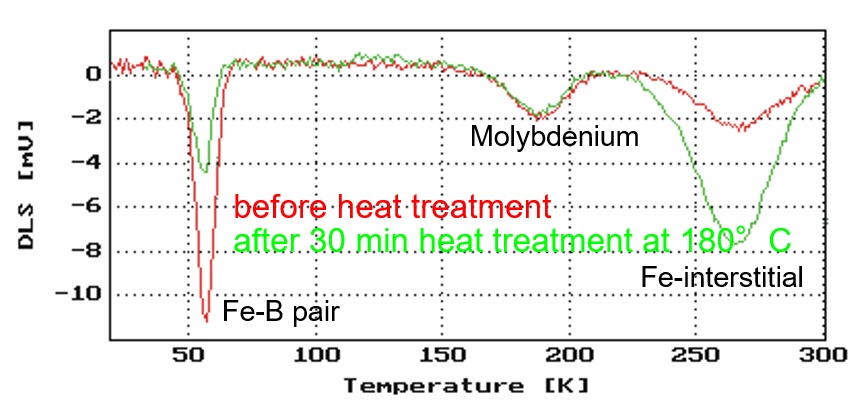

    Deep Level Transient Spectroscopy(DLTS)는 반도체에서 전기적으로 활성화된 결함(Trap, 트랩)을 감지하고 식별하는 기술입니다. 이러한 트랩은 오염 또는 결정 결함으로 인해 발생할 수 있습니다. DLTS는 Deep trap과 관련된 여러 매개변수를 측정하는 방법으로, energy levels, capture cross-sections 및 concentration distributions 를 포함합니다. 이 방법은 불순물을 식별하고 5×107 atoms/cm3 정도와 같이 낮은 농도의 오염도 감지할 수 있습니다.
    DLTS는 작은 샘플을 사용합니다. 일반적으로 완전한 웨이퍼에서 잘라내어 얻은 샘플을 사용하여 Schottky diode 또는 p-n 접합을 형성하여 측정하는 파괴적인 기술입니다.
    시스템은 DLS-83D, DLS-1000 또는 DLS-1100 중 하나와 Semilab에서 제공하는 네 가지 cryostats 중 하나로 구성됩니다. Majority carrier트랩은 역 바이어스 펄스를 적용하여 관찰되며 minority carrier 트랩은 정방향 바이어스 펄스로 관찰할 수 있습니다.

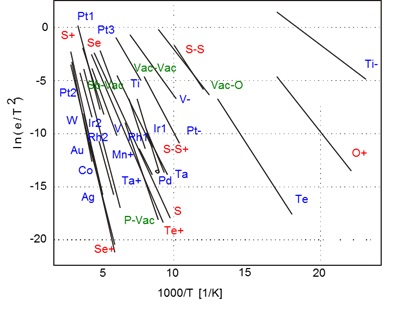

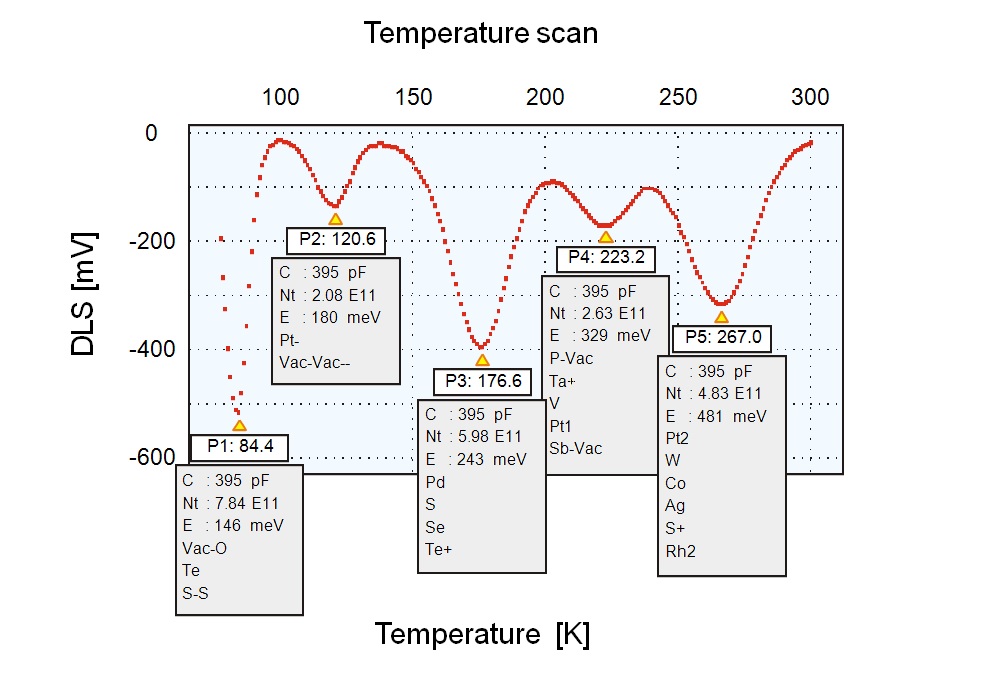

    이 방법은 다이오드가 초기 비균형 상태에서 평형 상태로 돌아갈 때 capacitance transient 의 변화와 관련된 것을 모니터링합니다. 방출 과정이 빠르기 때문에 capacitance transient 는 신호가 작고 노이즈가 많습니다. 방출 과정을 늦추기 위해 샘플을 냉각합니다. 일반적으로 30 K에서 상온(300 K) 이상의 범위에서 여러 가지 cryostats 를 사용할 수 있습니다. 샘플의 냉각 결과, 더 긴 capacitance transient 변화가 발생합니다. Lock-in 평균화 기술을 통해 온도의 함수로 특정 방출 속도에서 발생하는 Peak를 감지합니다. 다양한 주파수에서 방출을 찾고 관련된 peak의 온도를 모니터링하여 트랩의 활성화 에너지를 추정하는 Arrhenius plot을 생성할 수 있습니다. 펄스 폭을 변화시켜 capture cross section을 정확하게 측정할 수 있습니다.
    direct transient 기록 옵션을 사용하면 단일 온도 스캔에서 전체 Arrhenius plot을 추출할 수 있으므로 샘플 측정 시간을 크게 단축할 수 있습니다.
    관련제품
  • Epi resistivity measurement

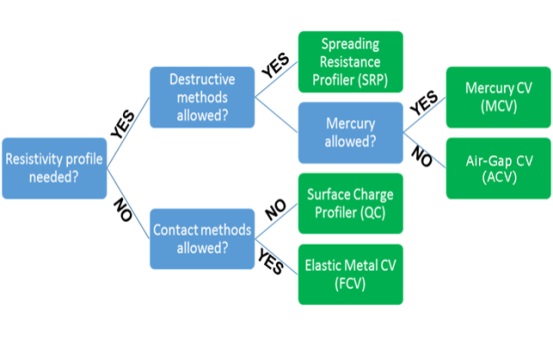

    Epi (Epitaxial) 증착은 Chemical Vapor Deposition(CVD) 공정을 사용하여 실리콘 기판에 실리콘의 blanket layer 을 추가하는 과정으로, resistivity, type, defect density 와 같은 특성을 변경하는 데 사용됩니다. 이 Epi layer의 두께 모니터링은 Epi 웨이퍼를 제작하는 제조 공정의 중요한 부분입니다. 이 모니터링은 일반적으로 샘플 기반으로 수행되거나 epi reactor 가 올바르게 설정되었는지 확인하기 위해 수행됩니다.
    관련제품

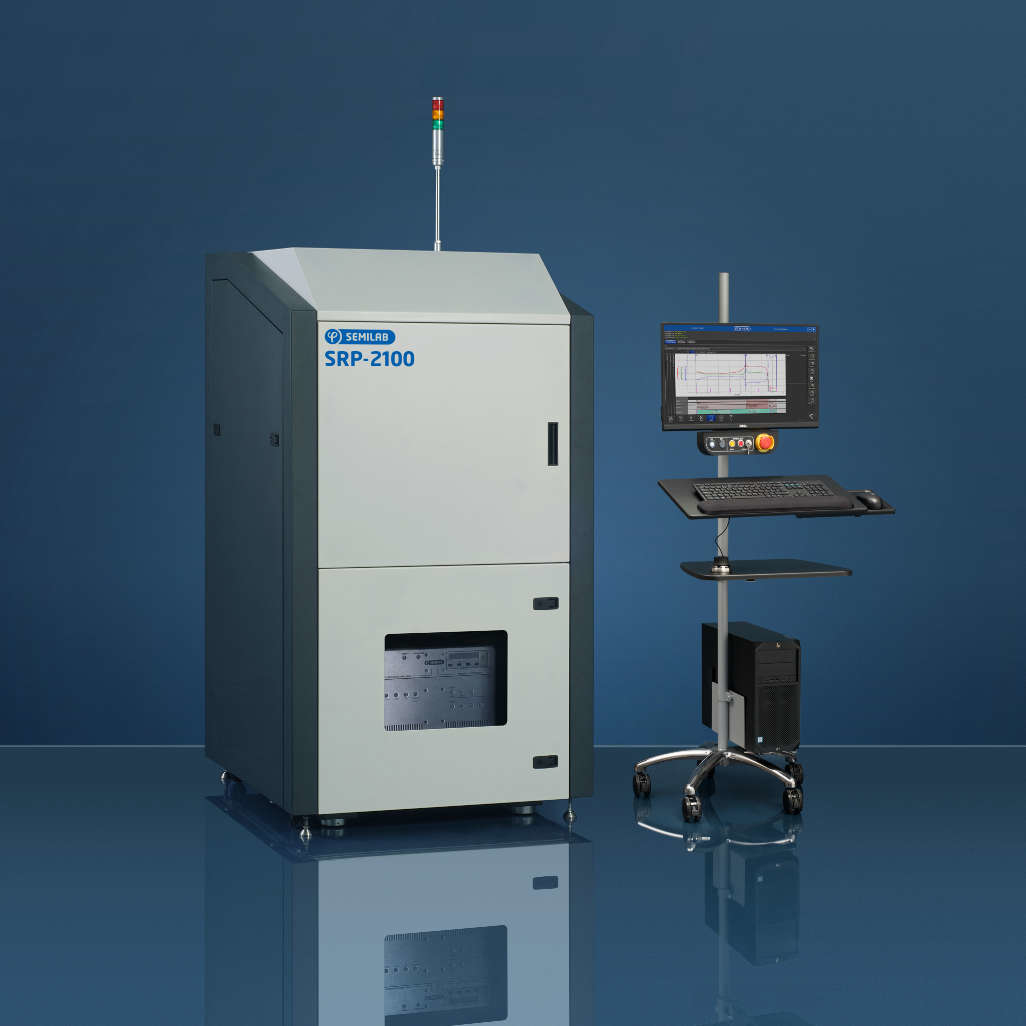

    Spreading Resistance Profiling(SRP)은 실리콘 디바이스 내부의 carrier density, depth, resistivity profile 을 완전히 시각화 할 수 있는 기능을 제공합니다. SRP는 carrier density range, conductivity type, orientation, profile depth 에 대한 제한이 없습니다. 디자이너는 SRP를 사용하여 모델이 실제 제조된 디바이스와 얼마나 가까운지를 평가할 수 있으며, 생산성 향상 엔지니어는 실패 분석을 위한 제조 공정을 간단히 식별할 수 있습니다. 또한, 프로세스 엔지니어는 Epi, 이온 임플란트 및 확산을 포함한 모든 실리콘 도핑 작업을 문제 해결할 수 있습니다.

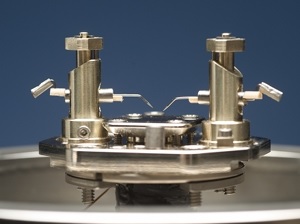

    1.Probe conditioning, qualification - 접촉 저항 측정 방법은 Probe와 샘플 표면 간의 접촉을 필요로 합니다. 정확한 측정 결과를 얻기 위해 Probe 표면은 Microcontacts로 덮여야 합니다. 이것이 Probe가 Gorey-Schneider grinder를 사용해야하는 이유입니다.
    2.Calibration (필요한 경우) - 측정 중에는 저항 값이 얻어지며, 교정 곡선을 기반으로 해당 저항률을 읽어낼 수 있습니다.

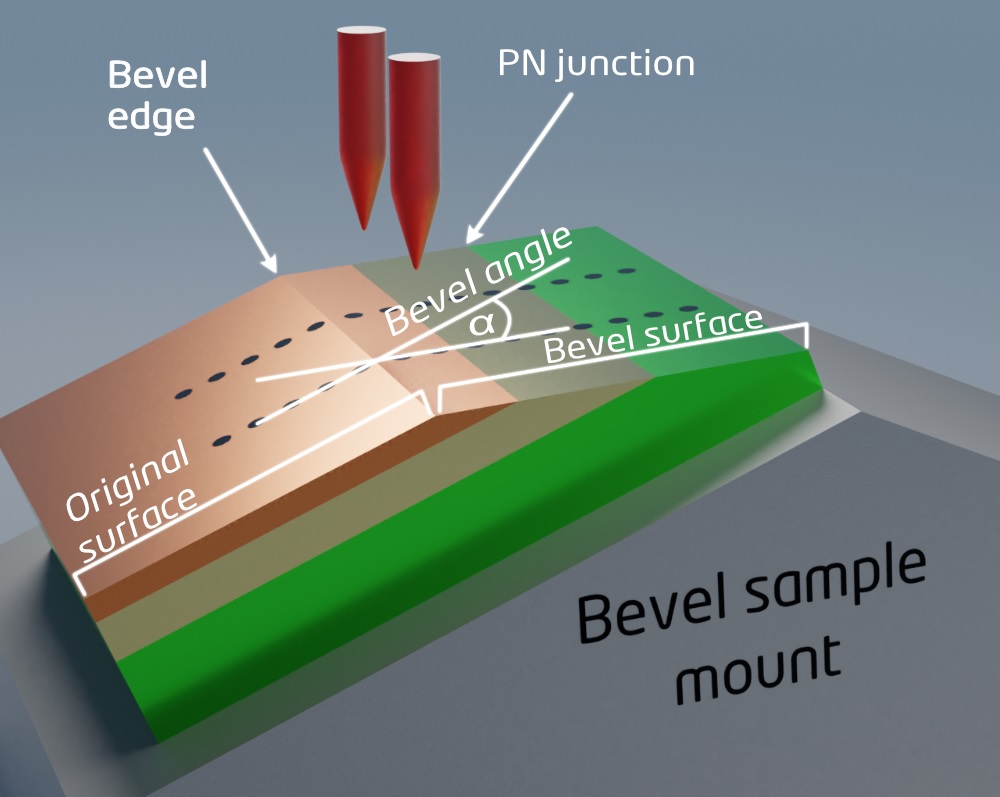

    3.샘플 준비 - 저항 측정이 샘플의 깎인 가장자리에서 진행되기 때문에 샘플을 깎아야 합니다. J90 polishing 기계를 사용하는 것이 좋습니다. BSM 각도는 검사 대상 구조, 레이어 두께 및 원하는 spatial 해상도에 따라 달라집니다.
    4.측정 - 저항 측정은 경사진 가장자리를 따라 진행됩니다. 내장형 현미경 (도구 유형 및 구성에 따라 다양한 배율로 제공)을 사용하면 작업자가 간편하게 측정 경로를 지정하고 스크래치, 먼지 또는 샘플 끝을 피할 수 있습니다.
    5.분석 - 측정된 값은 소프트웨어를 사용하여 신속하고 쉽게 분석할 수 있으며 다음과 같은 내용을 수행할 수 있습니다:
    -관심 있는 접합 및 레이어 식별
    -선택적 데이터 smoothing
    -저항과 carrier density 계산
    -레이어 특성화를 위한 통계 사용
    -신속한 평가 및 보고를 위한 미리 정의된 레시피 사용
    -CSV 형식으로 데이터 내보내기

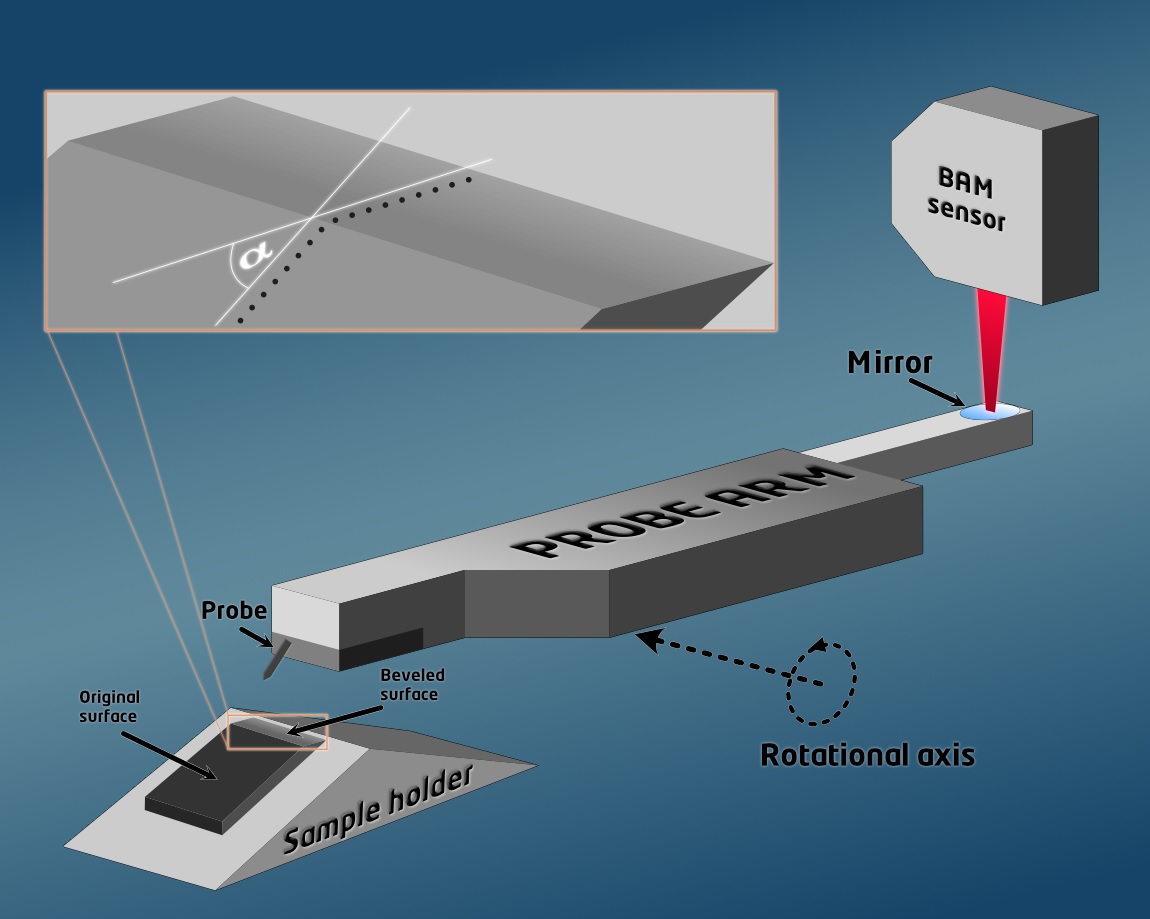

    관심사가 도핑 레벨 및 layer depth 인 경우 이러한 값을 Bevel Angle Measurement (BAM)로 계산할 수 있습니다. BAM 센서는 Probe의 초기 표면과 깍인 표면을 비교하여 프로브의 변위를 감지하며, 소프트웨어에서 추가적인 계산이 이루어집니다.
    관련제품
  • Compound Material Characterization
    화합물 소재는 전력 장치, 초고주파 무선 장치 등을 생산할 수 있게 해줍니다. 이러한 신생 제품들은 전기 자동차나 하이브리드 자동차 등과 같은 분야뿐만 아니라 재생 가능 에너지원과 관련된 전력 관리 및 분배 장치에서 점점 더 일반적으로 사용되고 있습니다. 신뢰성 있는 생산을 위해서는 구성 및 결함, 도핑 농도, 전기 및 광학 품질과 같은 요소들을 정기적으로 모니터링해야 합니다. Semilab은 이러한 목적을 위한 여러 제품을 제공합니다.
    관련제품

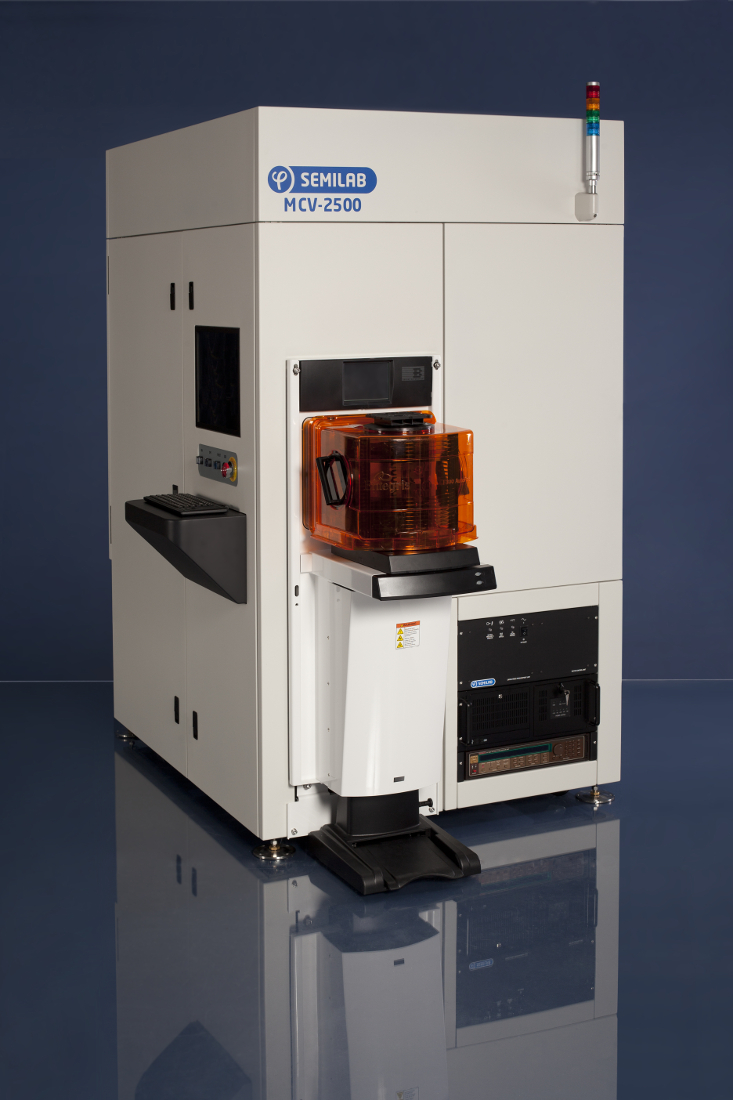

    MCV(Mercury C-V) 시스템은 비용 효율적인 방식을 제공하여 비용이 많이 드는 금속 및 poly deposition 프로세스의 필요성을 없애줍니다. 시스템은 pneumatically 제어되는 접촉 probe 디자인을 사용하여 손상을 주지 않으며 매우 안정적인 접촉 영역을 갖추고 프로세스 개발 및 프로세스 모니터링 응용 분야에서 고도로 반복 가능한 CV(Capacitance-Voltage) 및 IV(Current-Voltage) 측정을 위해 수은의 소량만 사용합니다. MCV는 다양한 응용 분야에서 특히 프로세스 개발 및 모니터링에 대한 우수한 방법으로, 고체/Epitaxial 및 dielectric layer를 모두 특성화하는 데 탁월한 기술입니다.

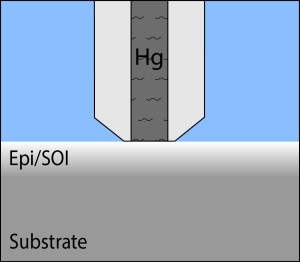

    Hg C-V 기술은 고반복성 vertical arm probe 를 사용하며 작은 양의 수은을 함유한 2cm 길이의 모세관을 갖추고 있습니다. 이 probe 는 stray capacitance 를 최소화하기 위해 정전기로 차단되어 있으며 위치에 따른 영향을 줄입니다. 프로세스 중에는 Epitaxial 웨이퍼가 프로세스된 면이 위를 향하도록 스테이지에 위치합니다. 이후 Hg probe 는 상단에서 정밀하게 낮춰져 고품질의 Schottky contact 을 형성합니다.

    유전체 상수 계산은 두 가지 핵심 요소에 의존합니다:
    1.Hg 프로브로 생성되는 접촉 면적의 일관성.
    2.산화물 두께를 측정하기 위한 엘립소미터 측정의 정밀도.

    종합적으로 MCV와 Hg C-V 기술은 물성 특성과 측정 프로세스에 대한 신뢰성 있고 효율적인 솔루션을 제공합니다.
    관련제품
  • 유전체와 Interface의 전기적 특성 평가
    반도체의 전기적 특성 및 이러한 반도체와 형성되는 dielectric 간의 interface를 효과적으로 제어하는 것은 고성능 IC 디바이스의 생산성과 성능 향상을 위해 중요합니다. Semilab은 FEOL(front-end-of-line)부터 BEOL(back-end-of-line)까지의 다양한 공정 모듈에서 발생하는 핵심 dielectric layers 및 프로세스의 전기적 특성을 측정하는 metrology 솔루션을 제공합니다.

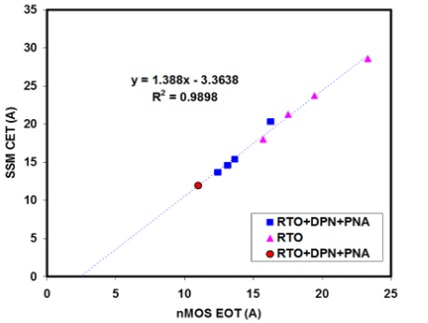

    Semilab의 in-line electrical metrology 의 가장 일반적인 적용 사례는 IC MOS short-loop 를 대체하는 것으로, 비용과 시간이 많이 드는 처리 과정을 없애줍니다. In-line 방법은 장치를 준비할 필요 없이 신속한 피드백을 제공하며, 제품에 대한 공정 도구 이용률 시간을 증가시킵니다.
    대체되는 두 가지 주요 MOS 측정 항목은 다음과 같습니다.
    1.Capacitance-Voltage(C-V) 방법으로 Dielectric Capacitance, Dielectric Charges 및 Dielectric/Semiconductor Interface Quality 을 결정합니다.
    2.Current-Voltage(I-V) 방법으로 Dielectric Leakage 및 Breakdown 을 측정합니다.
    관련제품
    MCV(Mercury C-V) 시스템은 비용 효율적인 방식을 제공하여 비용이 많이 드는 금속 및 poly deposition 프로세스의 필요성을 없애줍니다. 시스템은 pneumatically 제어되는 접촉 probe 디자인을 사용하여 손상을 주지 않으며 매우 안정적인 접촉 영역을 갖추고 프로세스 개발 및 프로세스 모니터링 응용 분야에서 고도로 반복 가능한 CV(Capacitance-Voltage) 및 IV(Current-Voltage) 측정을 위해 수은의 소량만 사용합니다. MCV는 다양한 응용 분야에서 특히 프로세스 개발 및 모니터링에 대한 우수한 방법으로, 고체/Epitaxial 및 dielectric layer를 모두 특성화하는 데 탁월한 기술입니다.
    Hg C-V 기술은 고반복성 vertical arm probe 를 사용하며 작은 양의 수은을 함유한 2cm 길이의 모세관을 갖추고 있습니다. 이 probe 는 stray capacitance 를 최소화하기 위해 정전기로 차단되어 있으며 위치에 따른 영향을 줄입니다. 프로세스 중에는 Epitaxial 웨이퍼가 프로세스된 면이 위를 향하도록 스테이지에 위치합니다. 이후 Hg probe 는 상단에서 정밀하게 낮춰져 고품질의 Schottky contact 을 형성합니다.

    유전체 상수 계산은 두 가지 핵심 요소에 의존합니다:
    1.Hg 프로브로 생성되는 접촉 면적의 일관성.
    2.산화물 두께를 측정하기 위한 엘립소미터 측정의 정밀도.

    종합적으로 MCV와 Hg C-V 기술은 물성 특성과 측정 프로세스에 대한 신뢰성 있고 효율적인 솔루션을 제공합니다.
    관련제품
  • 연구실 Application
    제조 공정의 문제 해결에는 다양한 공정 단계의 웨이퍼에 대한 포괄적인 분석이 필요합니다. 이러한 테스트는 in-line 및 off-line 프로세스 제어 도구의 범위를 벗어날 때가 많습니다. 이를 위해 Semilab은 다양한 능력을 갖춘 최신 연구실 도구를 제공할 수 있습니다.
    Semilab은 도구의 성능을 향상시키고 미래 metrology 요구 사항을 충족시키는 새로운 응용 프로그램을 도입하기 위해 고객과 협력합니다.
    Semilab의 측정 도구는 우수한 도구 성능, 사용자 친화적인 운영 및 소유 비용 절감을 달성하기 위해 설계되었습니다.

    응용 프로그램은 다음과 같습니다:
    -Wafer contamination characterization
    -Analytical contamination detection in wafers
    -Measurement of electrical parameters at different manufacturing stages
    -Optical characterization of deposited layer parameters
    -Electrical characterization of deposited dielectric layer parameters
    -Measuring surface passivation efficiency and homogeneity
    -Testing accelerated light-induced degradation (LID) and potential-induced degradation (PID) of solar cells.
    관련제품
    Deep Level Transient Spectroscopy(DLTS)는 반도체에서 전기적으로 활성화된 결함(Trap, 트랩)을 감지하고 식별하는 기술입니다. 이러한 트랩은 오염 또는 결정 결함으로 인해 발생할 수 있습니다. DLTS는 Deep trap과 관련된 여러 매개변수를 측정하는 방법으로, energy levels, capture cross-sections 및 concentration distributions 를 포함합니다. 이 방법은 불순물을 식별하고 5×107 atoms/cm3 정도와 같이 낮은 농도의 오염도 감지할 수 있습니다.
    DLTS는 작은 샘플을 사용합니다. 일반적으로 완전한 웨이퍼에서 잘라내어 얻은 샘플을 사용하여 Schottky diode 또는 p-n 접합을 형성하여 측정하는 파괴적인 기술입니다.
    시스템은 DLS-83D, DLS-1000 또는 DLS-1100 중 하나와 Semilab에서 제공하는 네 가지 cryostats 중 하나로 구성됩니다. Majority carrier트랩은 역 바이어스 펄스를 적용하여 관찰되며 minority carrier 트랩은 정방향 바이어스 펄스로 관찰할 수 있습니다.
    이 방법은 다이오드가 초기 비균형 상태에서 평형 상태로 돌아갈 때 capacitance transient 의 변화와 관련된 것을 모니터링합니다. 방출 과정이 빠르기 때문에 capacitance transient 는 신호가 작고 노이즈가 많습니다. 방출 과정을 늦추기 위해 샘플을 냉각합니다. 일반적으로 30 K에서 상온(300 K) 이상의 범위에서 여러 가지 cryostats 를 사용할 수 있습니다. 샘플의 냉각 결과, 더 긴 capacitance transient 변화가 발생합니다. Lock-in 평균화 기술을 통해 온도의 함수로 특정 방출 속도에서 발생하는 Peak를 감지합니다. 다양한 주파수에서 방출을 찾고 관련된 peak의 온도를 모니터링하여 트랩의 활성화 에너지를 추정하는 Arrhenius plot을 생성할 수 있습니다. 펄스 폭을 변화시켜 capture cross section을 정확하게 측정할 수 있습니다.
    direct transient 기록 옵션을 사용하면 단일 온도 스캔에서 전체 Arrhenius plot을 추출할 수 있으므로 샘플 측정 시간을 크게 단축할 수 있습니다.
